Die Antriebsachse AxTrax 2 wird in zwei Varianten angeboten: AxTrax 2 (Bild) ermöglicht eine Dauerleistung von 210 kW, AxTrax 2 dual hat zwei integrierte E-Motoren und bietet eine Dauerleistung von 380 kW. Bilder: ZF
Neue elektrische Achsantriebe von ZF
Die Nutzfahrzeug-Sparte von ZF Friedrichshafen, die ZF-Division ‚Commercial Vehicle Solutions‘ (CVS), positioniert sich verstärkt als Spezialist für elektrische Antriebseinheiten. Die Produktpalette umfasst beispielsweise den vollelektrischen Zentralantrieb CeTrax 2, die neuen Achsantriebe AxTrax 2 und AxTrax 2 dual sowie zahlreiche Komponenten für E-Trucks. Die integrierten und modularen E-Antriebssysteme eignen sich laut ZF für leichte, mittlere und schwere Fahrzeuge sowie für Trailer.
Skalierbarer Baukasten
„Der Baukasten beinhaltet skalierbare Achs- und Zentralantriebssysteme. Diese folgen, wie andere elektrische Systeme von ZF, dem Ansatz der Technologie-Offenheit. So lassen sie sich beispielweise mit einer Batterie oder Brennstoffzelle kombinieren. Ergänzt wird der modulare Baukasten durch ein breites Spektrum an selbst entwickelten und produzierten E-Komponenten“, so Winfried Gründler, Leiter der Produktlinie Antriebssysteme im ZF-Unternehmensbereich Commercial Vehicle Solutions.
Achsbasiert, vollintegriert, kompaktes Design
Der Achsantrieb AxTrax 2 maximiert laut ZF aufgrund des kompakten Designs den verfügbaren Platz für die Ladung oder den Fahrgastraum sowie für Batterien und erhöht die Designflexibilität des Herstellers für zukünftige Fahrzeugkonzepte. Die Antriebe können vollständig mit Fahrzeugfunktionen wie Brems-, ADAS- und automatisierten Fahrsystemen synchronisiert werden, um die Fahrzeugsicherheit und -effizienz zu verbessern. Der Austausch von Systeminformationen der E-Achse mit fortschrittlichen digitalen und Telematik-Systemen über CAN-Bus ist ebenso möglich.
AxTrax 2 wird in zwei Varianten angeboten: AxTrax 2 ermöglicht eine Dauerleistung von 210 kW. AxTrax 2 dual mit zwei integrierten E-Motoren ist ideal für schwere Nutzfahrzeuge und bietet 380 kW Dauerleistung. Beide Modelle ersetzen Motor, Getriebe, Gelenkwelle sowie konventionelle Achse, um ein Nutzfahrzeug zu elektrifizieren. Den Nutzfahrzeugherstellern bietet dieses Produkt neue Gestaltungsfreiheiten, beispielsweise um die Batteriekapazität zu erhöhen, die Aerodynamik zu verbessern und automatisierte Fahrfunktionen zu ermöglichen.
e-Trailer und Zusatzkomponenten
Als elektrische Antriebsachse in Sattelauflieger eingesetzt, kann AxTrax 2 zusätzlich beim Bremsen elektrische Energie zurückgewinnen. Diese wird in einer Batterie zwischengespeichert und kann von der elektrischen Achse zur Unterstützung des Lkw-Antriebs genutzt werden. Damit kann ein erhebliches, bislang ungenutztes Potenzial zur Reduzierung des Kraftstoff- oder Energieverbrauch sowie der CO2-Emissionen erschlossen werden. Gleichzeitig wird die Sicherheit des Gesamtgespanns erhöht.
Darüber hinaus bietet ZF eigens für Nutzfahrzeuganforderungen entwickelte E-Komponenten an. Die Modularität ermöglicht es Herstellern, die kompletten Antriebssysteme von ZF zu nutzen oder alternativ mit eigenen Komponenten zu kombinieren und dabei Synergien und gemeinsame Schnittstellen zu nutzen. Dazu gehören E-Motoren (PSM), Wechselrichter auf Siliziumkarbid-Basis (SiC), ein E-Antriebssteuergerät, E-Aktuatoren und Mehrganggetriebe.
Den Beitrag finden Sie auch in der Print-Ausgabe 3-2023 der Krafthand-Truck.
Weitere Themen:
Auflieger anders denken: Der eTrailer von Trailer Dynamics
Die Trailer Dynamics GmbH mit Sitz in Eschweiler wurde 2018 von einem Gründerteam um Abdullah Jaber und Michael W. Nimtsch als Erst-Investor gegründet. Das junge Unternehmen hat mit dem eTrailer einen Sattelauflieger auf den Weg gebracht, der über einen eigenen batterie-elektrischen Antriebsstrang verfügt. Wir stellen das Fahrzeug vor. … weiter
Modulare E-Achsen: Die eGen-Power-Serie von Allison
Der US-amerikanische Spezialist für Getriebe, klassische sowie elektrifizierte Antriebslösungen Allison Transmission, hat vier elektrische Achsen im Programm. Dabei spielt der Plattformgedanke der sogenannten eGen-Power-Serie, die Variabilität und Modularität eine zentrale Rolle. … weiter
„Wir sind breit aufgestellt“ – Warum Antriebs-Diversifizierung im Nutzfahrzeugbereich sinnvoll ist.
Im Rahmen der ‚Destination-Zero-Strategie‘ hat sich der US-amerikanische Nutzfahrzeug-Motorenbauer Cummins auf die Fahne geschrieben, die Verbrennungsmotoren-Technologie weiter voranzutreiben und die Effizienz sowie die Kompatibilität mit alternativen Kraftstoffen zu verbessern. Gleichzeitig möchte das Unternehmen emissionsfreie Lösungen wie die Brennstoffzellen- und Batterietechnologie weiterentwickeln. Krafthand-Truck hat mit Jens Hüttner, Sales Director bei Cummins Deutschland, über die komplementäre technologische Ausrichtung gesprochen. … weiter
BorgWarner: E-Motoren für europäischen Nfz-Hersteller
Der E-Motor HVH250 von BorgWarner wurde von einem europäischen Kunden für den Antrieb einer E-Achse für leichte Nutzfahrzeuge ausgewählt. Diese E-Achse soll in elektrischen Nutzfahrzeugen mit bis zu 7,5 Tonnen verbaut werden sowie für die Umrüstung bestehender Lieferfahrzeuge mit Verbrennungsmotor, die beispielsweise im Innenstadtbereich eingesetzt werden. … weiter
„Wir haben eine große Verantwortung“
Jochen Mählmann hat eine Doppelfunktion. Er ist Leiter Konzernstrategie-Nutzfahrzeuge bei der Bernhard Krone Holding sowie seit Januar 2022 Managing Director beim Start-Up Trailer Dynamics. Krafthand-Truck hat mit Jochen Mählmann über die Güterverkehrsbranche, die Technik und den ‚Menschen‘ gesprochen. … weiter
Premiere für die eAchse von Saietta
Auf der IAA Transportation zeigte das britische Start-Up Saietta mehrere E-Antriebslösungen für Nutzfahrzeuge. Darunter feierte ein neues Zentralmotor-Konzept seine Weltpremiere. Das Paket der e-Achse für schwere Nutzfahrzeuge aus Motor, Leistungselektronik und Getriebe ist laut Saietta eine optimale Komplettlösung für Lkw-Hersteller, die auf Null-Emissionen umstellen möchten. … weiter

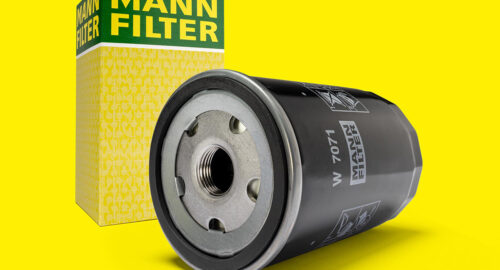

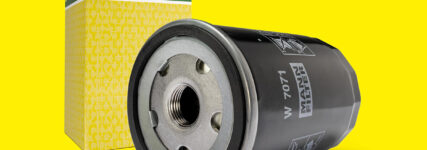

MANN-FILTER: Getriebeölfilter für die Antriebsachse des eActros
