Mittelwellenlager-Schäden erkennen, teure Folgen vermeiden

Das Mittelwellenlager der Gelenkwelle (Kardanwelle) muss bei Nutzfahrzeugen einiges einstecken. Im Spiel sind hohe Drehzahlen, zahlreiche Lastwechsel, Vibrationen und Umwelteinflüsse. Wir haben beim Spezialisten für Gelenkwellen Welte nachgefragt, wie sich Verschleiß erkennen lässt und wie Nfz-Werkstätten teure Folgeschäden vermeiden können.
Während viele Komponenten zumindest vor den gröbsten Einflüssen geschützt sind, befindet sich das Mittelwellenlager meist offen am Unterbau des Lkw oder Transporters. Schmutz, Staub und Streusalz im Winter machen den Dichtungen des Lagers zu schaffen, anhaltende Vibrationen und hohe Temperaturen im Sommer lassen das Gummi altern. Wird dem vergleichsweise günstigen Teil bei der Wartung nicht die notwendige Aufmerksamkeit zuteil, kann dies für den Fahrzeughalter teuer werden.

Verformung am Gummi

Auf das Gummi-Metall-Teil wirken hohe Kräfte, auch im Stand. So muss das Mittelwellenlager das Gewicht abstützen, was auf Dauer zu einer Verformung des Gummimantels führt. Sitzt das Kugellager augenscheinlich schon nicht mehr mittig, sollte das Lager ausgetauscht werden. Anderenfalls läuft die Welle nicht mehr in der ihr angedachten Position, was zu mehr Ausgleichsbewegungen am Kardangelenk und an den Gelenkwellenscheiben führt.

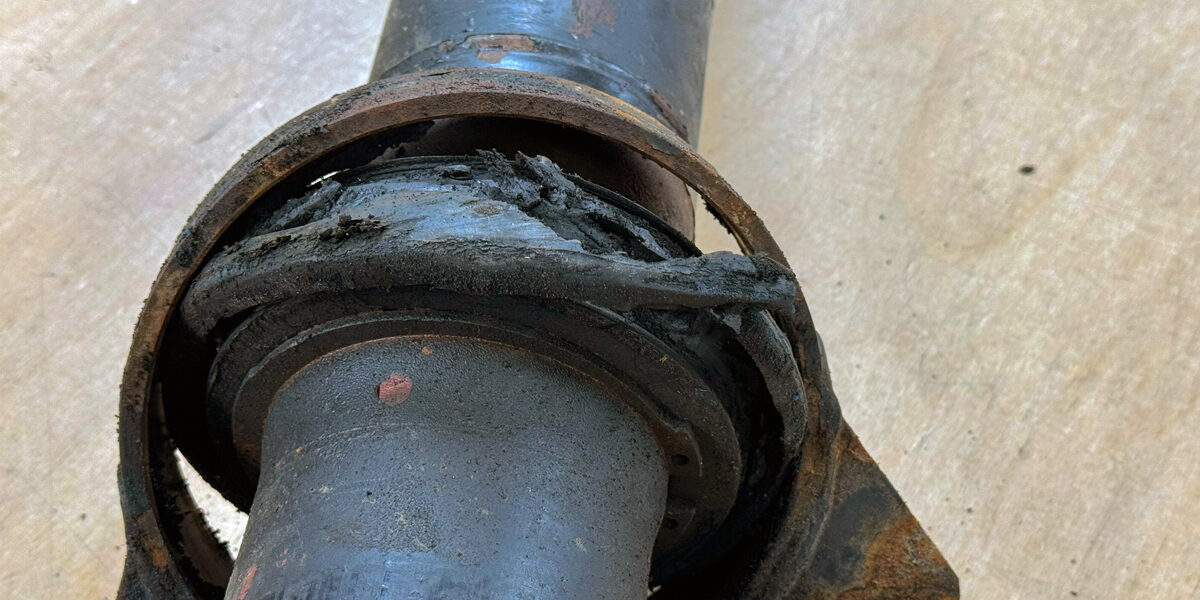

Risse im Gummi / Faltenbalg

Zeigt das Gummi bereits erste Risse oder hat sich stellenweise vom Metallkörper gelöst, ist höchste Eile beim Austausch gefragt. Denn wird die Gelenkwelle nicht mehr mittig geführt, drohen neben Beschädigungen an der Welle selbst auch Schäden im Umfeld, etwa an Abgasanlagen, nahen Verkabelungen oder Schläuchen. Auch ein spröder oder rissiger Faltenbalg des Schiebestücks sollte umgehend ausgetauscht werden. Anderenfalls können Schmutz und Staub zur Verzahnung vordringen und das Schmierfett austreten. Beides sorgt für erhöhten Verschleiß, was sich durch erhöhte Vibrationen im Betrieb bemerkbar machen kann.

Fettaustritt am Lager

Typischerweise kommen beidseitig gekapselte und abgedichtete Kugellager ‚2-RS‘ in den Mittellagern zum Einsatz. Deren Dichtungen sind zwar grundsätzlich gegen äußere Einflüsse weitestgehend immun, jedoch auch hier ist die Abdichtung industrieseitig ein Kompromiss aus Leichtgängigkeit und Dichtigkeit. Tritt sichtbar Fett an der Dichtung aus dem Kugellager aus, was sich in der Praxis durch Schleuderspuren des Schmierstoffes abzeichnet, ist die Dichtung bereits beschädigt. Hier sollte das Lager planmäßig ausgetauscht werden, bevor die gesamte Welle aufgrund des Schmierfettverlustes in Mitleidenschaft gezogen wird.

Laufgeräusche und Rastpunkte des Kugellagers

Ist das Fahrzeug aufgebockt und das Getriebe im Leerlauf, sollte sich die Gelenkwelle mit zwei Händen drehen lassen. Fallen dem Mechatroniker dabei Rastpunkte auf, an denen die Welle beim Drehen stockt, oder sind Mahl- oder Quietschgeräusche aus Richtung des Mittellagers zu vernehmen, sollte das Fahrzeug nicht mehr bewegt werden – ein Ausfall des Kugellagers steht kurz bevor!

Mittelwellenlager und Reparaturkits

Um Handel und Werkstätten bei der Instandsetzung beschädigter oder ausgefallener Mittelwellenlager zu unterstützen, bietet Welte Cardan-Service unter der Marke EDS neben den Mittellagern auch passende Reparatur-Kits für die Instandsetzung an. Welche Komponenten für das jeweilige Fahrzeug benötigt werden, leiten die Spezialisten von Welte aus ihrer Erfahrung im professionellen Kardanwellen-Remanufacturing ab.

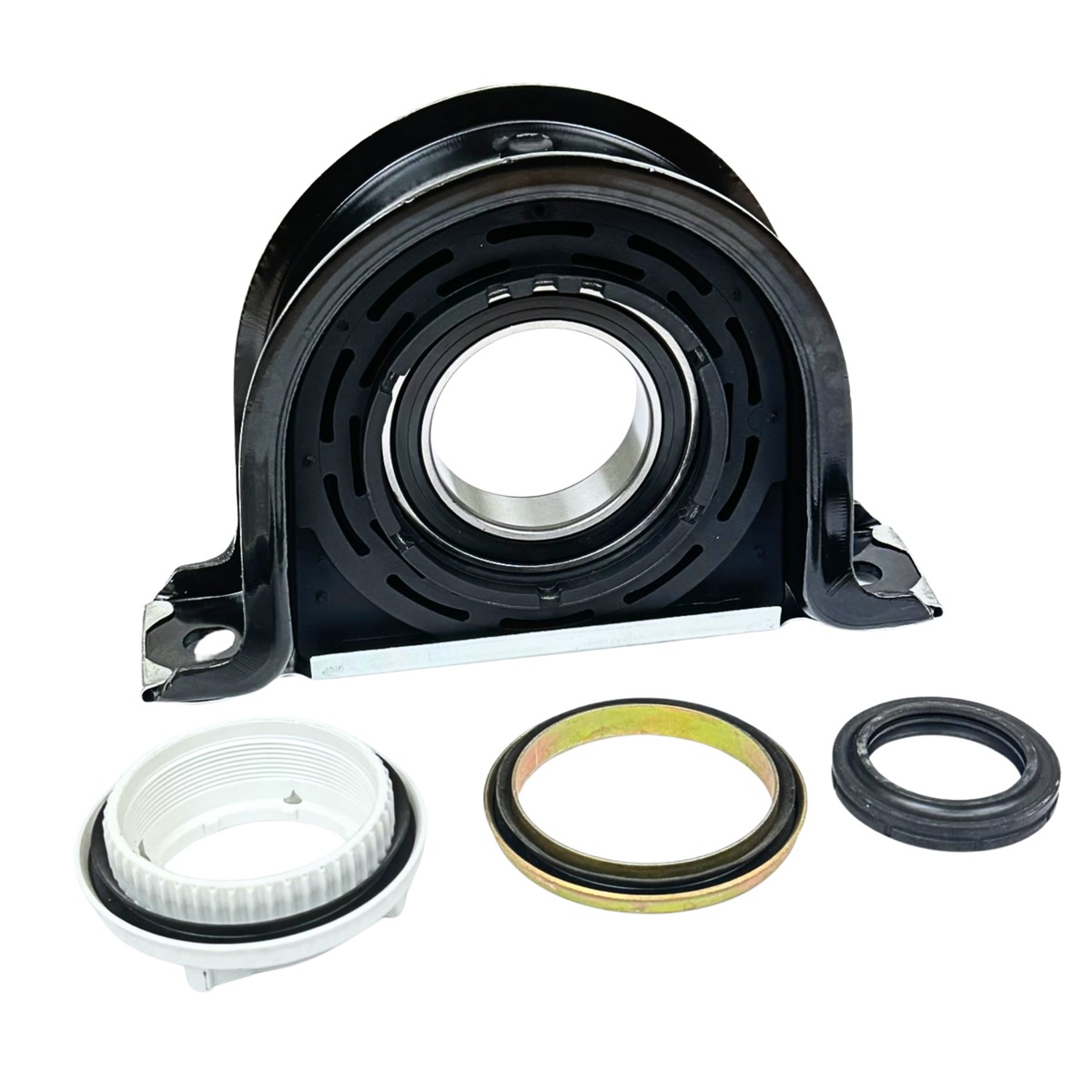

Die EDS-Reparatur-Kits enthalten neben dem Wälzlager und dem Elastomer-Lager auch den Halter und die Staubschutzmanschette – teils mit Blechringen. Hinzu kommen ein entsprechender Schmierstoff für die Verzahnung des Schiebestücks sowie Ohrschellen oder Schrauben für die Befestigung von Manschetten und Lagerhalter.

Express-Service für defekte Kardanwellen

Sollte eine Kardanwelle bereits so beschädigt sein, dass sie sich in der Werkstatt nicht mehr instand setzen lässt, liefern die Kardanwellen-Spezialisten von Welte aus Neu-Ulm die passende Gelenkwelle über Nacht via Dropshipping direkt zum Kunden des Großhändlers.

EDS Driveshaft Video

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

YouTube immer entsperren

Den Beitrag finden Sie auch in der Print-Ausgabe 1-2026 der Krafthand-Truck.
